一、用途:

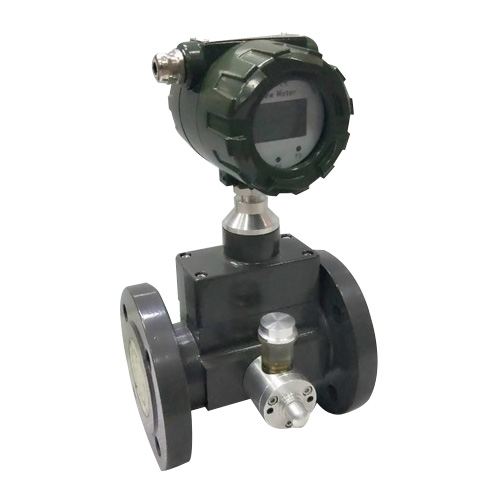

气体涡轮流量计是一种速度式仪表。它具有精度高、重复性好、结构简单、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点。可广泛应用于石油、化工、冶金、城市燃气管网等行业。尤其在城市燃气计量,输配管网计量以及燃气调压站计量中得到了广泛应用。
二、工作原理:
气体涡轮流量计是将涡轮置于被测流体中,当气体流经流量计时,在特殊结构整流器的作用下使气体得到整流并加速。叶轮利用气体作用到叶轮上的力而转动,此时叶轮上的叶轮片使磁路磁阻发生周期性变化。在一定流量范围内叶轮的角速度和流量成正比。利用电磁感应原理感应出与流体体积流量成正比的脉冲信号,该信号经前置放大器放大、整形后,经单片机积算。并显示于LCD屏上。同温度压力传感器检测到的信号一起输入到积算仪进行运算处理,将得到标准状态下的流量,并显示于LCD屏上。
三、特点:
(1)测量范围宽、下限流速低于0.5m/s,压力损失小,叶轮抗冲击能力强;
(2)具有较高的抗电磁干扰和抗震动能力,采用全密封隔离保护自润滑轴承并内藏油壶,性能可靠工作寿命长;
(3)采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越,具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%;
(4)仪表系数可由按键在线设置,并可显示在LCD屏上。LCD屏直观清晰,可靠性高;
(5)可在被测气体压力稳定的状态下进行压力补偿。
四、主要技术参数:
1.流量计基本参数:见下表
※夹装表长度均为120mm
2、准确度:1.0级、1.5级;
3、使用条件:
(1)环境温度:-20℃~50℃;
(2)相对湿度:5%~95%;
(3)被测介质温度:-20℃~80℃;
(4)大气压力:86Kpa~106Kpa;
(5)防爆等级:ibⅡBT4。
五、安装方式:
1、仪表安装采用法兰连接、螺纹连接及夹装式;
2、安装时气体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥10DN,下游直管段应≥5DN(DN为管道内径);
3、安装前检查仪表叶轮的灵活性,用微量气体吹向涡轮,叶轮应灵活转动、计数器工作正常,无噪音和突停、卡滞现象;
4、严禁带表焊接法兰,并严格清理过滤器和流量计之间的上游直管段,直管段中不得有残留焊渣及其他杂物;
5、按安装图要求安装并检查整个系统密封性,保证无气体泄漏现象;
6、为了检修时不影响气体的正常输送,应在传感器的安装处安装旁通管道。
